CT-809 車載監控報站一體機

一、 概述

CT-809 系列車載監控報站一體機是深圳市科靈通科技有限公司自主研發的高度集成的智能交通設備。該產品搭載 android 系統，集 GPS 衛星定位技術、移動通信技術、遠程調度管理技術、視頻監控技術于一體，能夠對車輛位置、速度、方向、車輛狀況、運行信息、車內視頻進行采集、處理、記錄，并且通過 3G 無線網絡與管理中心進行信息交互，滿足公交車輛運營、調度、安全監控等各種管理工作的需要。

二、功能

2.1 視頻監控功能

1 、車載終端內置視頻監控模塊，提供四路實時視頻監控，一路視頻回放輸出，四路路視頻錄像功能，能夠直接控制攝像機啟動、停止工作，控制錄像的啟動和停止。

2 、終端能夠在實時視頻和錄像中疊加車輛當前位置信息的字符，如：時間、車牌、線路、站點、道路路口位置等。遠程控制中心也能夠在接收的視頻上自由疊加字符并存儲。

3 、視頻監控模塊支持切換現場視頻、一路回放視頻輸出至監視器，

4 、終端提供視頻與報警輸入的聯動，能夠對票箱開關進行自動監控并錄像。

5 、視頻壓縮標準： H.264 ； 圖像壓縮格式： JPEG ； 音頻壓縮標準： G.711

6 、 提供四路實時視頻監控，支持倒車視頻切換顯示；

7 、提供 4 路 SD 卡的錄像存儲方式；

8 、 提供一路復合視頻輸出顯示，支持實時視頻和回放視頻；

9 、 畫質：支持 D1 、 CIF ， 25/30FPS ，碼率可調；

2.2 錄像存儲

車載終端內置大容量 SD 卡，支持四路視頻同時存儲。

1 、 提供錄像檢索、錄像回放功能；

2 、 能夠通過 USB/SD 卡導出視頻錄像；

3 、 提供 WIFI/3G 無線傳輸導出視頻錄像功能；

4 、 加密處理數據及控制信息；

5 、 本地記錄操作日志、報警日志；

6 、 視頻丟失報警、開關量報警聯動

2.3 智能綜合顯示系統

在未來系統建設規劃中，將提供車載智能綜合顯示系統，在原設備基礎上增加智能顯示處理模塊，整合車載視頻資源，進行行車調度信息、視頻監控、乘客導乘、媒體廣告等視頻資源的綜合顯示與控制。

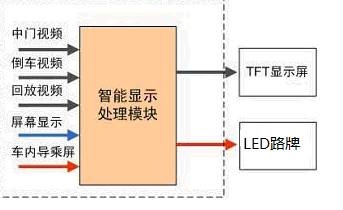

示意圖

LCD 顯示屏綜合顯示：

1 、 車輛正常行駛時，在 TFT 顯示屏上顯示車內監控四分割畫面；

2 、 車輛進站開門時，開門信號觸發，在 TFT 顯示屏上切換顯示中后門視頻監控畫面；

3 、 車輛倒車時，倒車信號觸發，在 TFT 顯示屏上切換顯示倒車視頻監控畫面；

多媒體播放機綜合顯示：

1 、 車輛行駛中，媒體播放機輸出 Video/VGA 視頻信號至車載終端，終端在原畫面上疊加位置、報站等字符信息， Video/VGA 輸出至車內 LCD 顯示屏幕，正常播放節目。

2 、 車輛到離站時，車載終端控制切換輸出，隔離媒體播放機的視頻信號， Video/VGA 輸出站點附近的電子地圖及導乘信息，在車內 LCD 顯示屏幕上顯示，提供乘客導乘服務。

2.2 自動報站功能

1 、 提供語音自動報站功能。車載終端通過車輛位置信息判斷到離站情況，自動播放始發站、終點站、預報發車、預報進站、出站等服務用語。當站點漏報、掉頭、跳站時，終端系統能夠在沒有人工干預的情況下，自動執行下一站點的報站；

2 、 支持 MP3 文件方式：可存儲 >50 條線路的語音和配置信息，適應多線路的狀況。 MP3 語音文件可以遠程下載及更新。

3 、支持 TTS 語音技術：內置完整的 TTS 語音庫，可把服務用語、報警信息、調度文字指令轉換成語音并播放，音質良好，音效流暢；

4 、 提供人工報站功能。在顯示屏上提供切換按鍵，駕駛員可以選擇自動 / 手工報站兩種模式，并提供手動報站控制按鍵。

5 、 提供文字報站功能。車載終端可與車內 LED 屏、媒體播放機連接，到離站時輸出文字信息，在 LED 屏、媒體播放機上滾動顯示，為乘客提供報站服務。

6 、 支持自動報站、手動報站兩種模式，手動報站通過顯示屏進行控制；

7 、 同時采用語音和文字，播放始發站、終點站、衛生、讓座、站穩等文明服務用語。

8 、 提供自動播報方式，通過預設點 GPS 經緯度判斷；

9 、 提供手動播報方式，通過顯示屏快捷鍵播報，快捷鍵對應的用語能夠靈活配置；

10 、 同時支持 MP3 和 TTS 技術，服務用語的信息能夠遠程及本地更新；

2.3 報警及違規提示功能

1 、超速報警，速度限值可以分路段、分區域設置；

2 、 滯站、越站、非正常開關門、故障等異常報警；

3 、 路堵、事故、故障、糾紛等安全報警，提供緊急報警按鈕；

4 、能夠提醒駕駛員違規操作，內容包括超速、越界、開門行車、滯站、不停站、晚點等。違規提示信息能夠在司機顯示終端上顯示，或以 TTS 合成語音提示。

5 、 報警信息通過顯示屏、 TTS 語音、蜂鳴、鈴聲等方式提示駕駛員，并將車輛違規狀態和發生時間、地點、相應的車輛 ID 等信息上傳到后臺。

2.4 信息服務功能

2.4.1 顯示屏與鍵盤

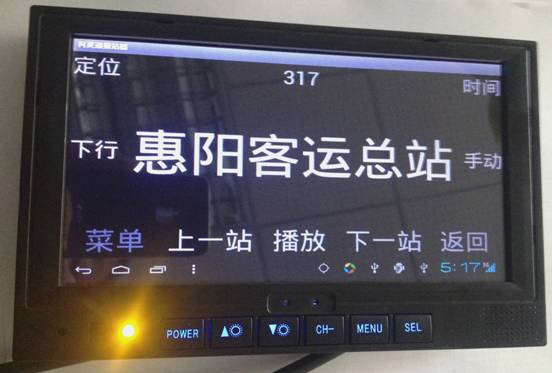

1 、 提供 TFT 彩色顯示屏，圖像化人機界面，美觀易用；

2 、 提供多個公交專用按鍵、自定義快捷鍵，滿足行駛中便捷操作需要；

3 、 抗震、防水、防塵設計，防撞邊緣，提供減震安裝支架；

4 、 內置電子地圖，可擴展導航等信息服務功能；

5 、 內置功放，支持語音播報。

2.4.2 LED 電子站牌顯示支持

車載終端向數據中心發送車輛位置、速度相關信息，數據中心通過電子站牌服務，能夠通過 3G 方式向途中站的電子站牌發送相關信息，包括車輛距前方所有站點距離、預計到達時間、線路變更等運營信息，并在電子站牌上滾動播出。

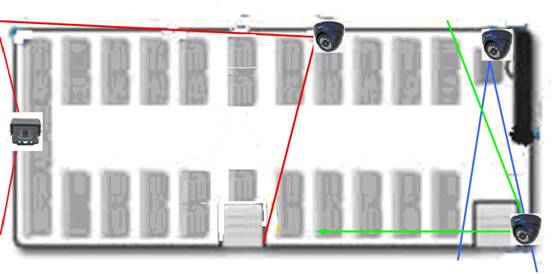

實施方案：為了滿足需求規劃每車安裝 4 個攝像機：

安裝位置

前門攝像頭

車外倒車攝像頭

車前部攝像機

車中部攝像機

拍攝對象

上車乘客

倒車監視

車廂前部乘客

車廂后部乘客

配備鏡頭

6mm

6mm

3.6mm

3.6mm

拍攝范圍

53 度

78 度

78 度

78 度

通過以上布置基本實現車廂內 90% 的地方都可以被監控到。

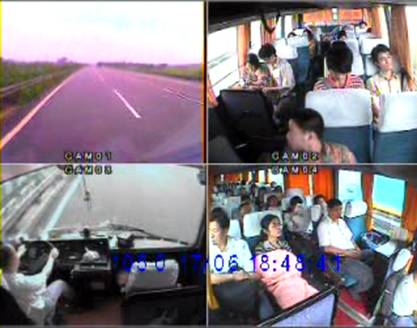

實時視頻效果

外觀

名稱

型號 / 規格

單位

數量

說明

車載 SD 卡錄象機

CT-940-SD

臺

1

四路視頻輸入，適用與 12V 或 24V 車輛， SD 卡儲存

車載夜視半球攝象機

CT-7010 系列

個

3

（車廂內使用）索尼 CCD 或 CMOS

車載夜視防水攝象機

CT-7012 系列

個

1

（車廂外使用）索尼 CCD 或 CMOS

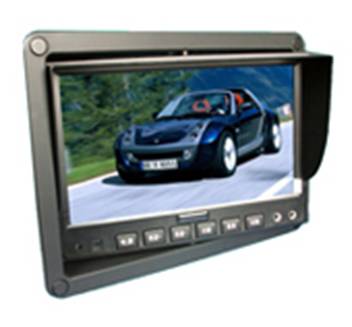

7 寸車載夜顯示器

CT-6010 系列

臺

1

（可選）是否需要在車上視頻監看

GPS 自動報站器

CT-800

臺

1

GPS 自動報站器

SD 儲存卡

32G

個

1

用于視頻，音頻等數據儲存

車載專用連接線

5/10/15 /20 （米）

條

~4

四芯航空頭連接線

配 置 表
