型號：
CT-940-SD
功能特點：
◆
采用
H.264
編碼格式，壓縮比高，圖像清晰；
◆
采用
DC9-36V
寬電壓設計，適用于各種車型；
◆
支持
1D1+3CIF
全實時錄像
/
回放；
◆
最大支持
64G SD
卡存儲；
◆
獨立的延時關機電路，可在車輛熄火后支持系統繼續運行。延時時間可設置；
◆
具有車牌號碼及行車路徑標記功能，可方便查詢，便于管理；
◆
可疊加剎車信號、開關門信號等數據，數據調取輕而易舉；
◆
錄像內容斷電保護功能，來電時自動恢復原來的錄像模式；具有視頻丟失報警功能；
◆
中英文操作菜單可選，友好的用戶圖形界面；
◆
提供
12VDC/2A
電源輸出，可為攝像機、小屏幕等多個周邊設備供電；
◆
專業航空頭接口，連接更牢固穩定。使用更方便；
◆
可通過
SD
接口升級/備份，可通過鼠標或遙控器操作，工業化的外觀設計，堅固穩定。
產品規格
產品型號
CT-940-SD
系統
主處理器
Hi3512
操作系統
嵌入式
Linux
操作系統
操作語言
簡體中文
/
英文
/
繁體中文
操作界面
圖形化菜單操作界面（
GUI
）
,
支持鼠標操作
密碼安全
用戶密碼、管理員密碼兩級管理
視頻
視頻標準
PAL
（
625
線，
50
場
/
秒）；
NTSC
（
525
線，
60
場
/
秒）
圖像編碼
H.264
（
Main Profile
）
監視質量
D1
回放質量
CIF/D1
編碼能力
1D1+3CIF
實時；
4CIF
實時
解碼能力
1D1
實時；
4CIF
實時
視頻輸入
4
路復合視頻輸入（花線
/
航空頭接口（可選）
視頻輸出
1
路復合視頻輸出（
1
路花線
/
航空頭接口（可選）
畫面顯示
支持單畫面、四畫面顯示；支持報警畫面自動切換
音頻
音頻壓縮
ADPCM
音頻輸入
4
路音頻輸入（花線
/
航空頭接口（可選）
音頻輸出
1
路音頻輸出（花線
/
航空頭接口（可選）
錄音方式
聲音與視頻同步錄制
錄像
錄像方式
手動、定時、報警、循環錄像
視頻碼率
64Kbps~1.5Mbps
，
6
級畫質可選
音頻碼率
8Kb/s
存儲介質
最高可支持
64G
的
SD
卡
錄像查詢
可按通道、時間、錄像類型進行檢索
本地回放
按文件回放（單路）；按時間回放（
4
路）
開機
開機方式
ACC
開機、定時開機
關機方式
ACC
延時關機、定時關機、硬盤鎖關機
軟件升級
升級模式
手動升級、上電自動升級
升級方法
USB
接口

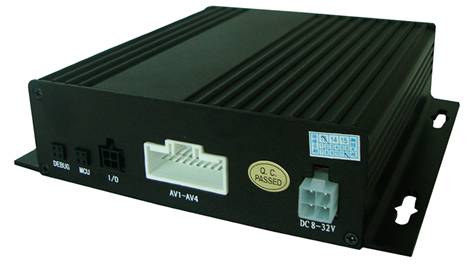

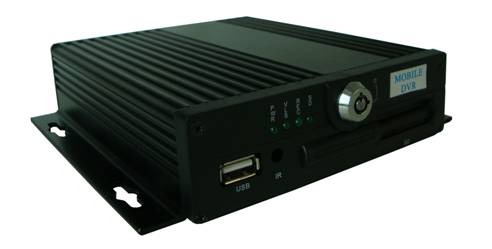

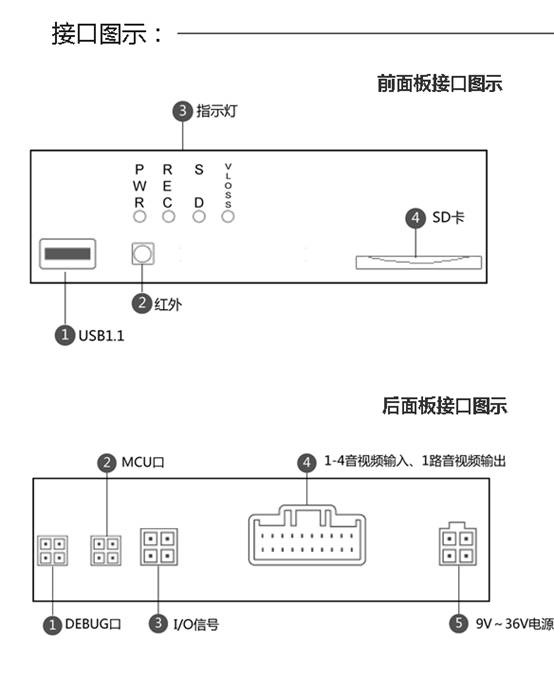

接口
視頻輸入
4
路航空頭接口
/
花線（可選）
視頻輸出
1
路航空頭接口
/
花線（可選）；
1
路蓮花頭接口
音頻輸入
4
路航空頭接口
/
花線（可選）
音頻輸出
1
路航空頭接口
/
花線（可選）
SD
卡
1
個
SDHC
高速卡（最大支持
64G
）
USB
接口
一個
USB1.1
鼠標
1
個
點火信號
1
個
SD
卡鎖
1
個
報警輸入
2
個
(
門信號、倒車信號
)
蜂鳴器
1
個
紅外線接口
1
個
LED
燈
4
個
(PWR
，
REC
，
SD
，
VLOSS)
配套軟件
PC
回放軟件
在
PC
端回放錄像文件，并解析錄像文件中疊加的
IO
信號等
其它
電源輸入
DC
：
9
～
36V
電源輸出
+12V@2A
（給攝像頭跟
7
寸顯示屏供電）
工作溫度
-20
～
60
℃
功耗
待機
1W
，滿載約
24W
工作環境
工作溫度：
-20C
°
－
50C
°
，濕度
<90%
；存儲溫度：
-30C ~ 70C
，濕度
<90%
尺寸
約
143*144*39
（
mm
）

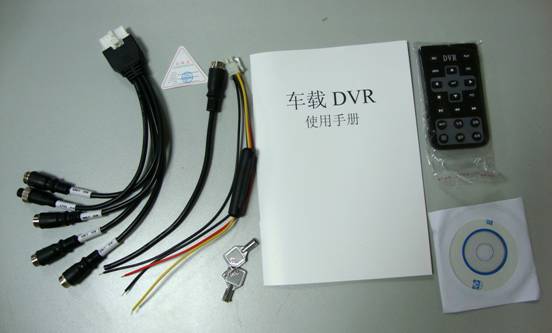

配件清單：
◆
支持
4
路音頻輸入1路對講輸入；
◆
傻瓜式操作界面，強大的鼠標右鍵功能，易學易懂輕松上手；
和
回放
關機
|
|
產品型號 |
CT-940-SD |
|
系統 |
主處理器 |
Hi3512 |
|
操作系統 |
嵌入式 Linux 操作系統 |
|
|
操作語言 |
簡體中文 / 英文 / 繁體中文 |
|
|
操作界面 |
圖形化菜單操作界面（ GUI ） , 支持鼠標操作 |
|
|
密碼安全 |
用戶密碼、管理員密碼兩級管理 |
|
|
視頻 |
視頻標準 |
PAL （ 625 線， 50 場 / 秒）； NTSC （ 525 線， 60 場 / 秒） |
|
圖像編碼 |
H.264 （ Main Profile ） |
|
|
監視質量 |
D1 |
|
|
回放質量 |
CIF/D1 |
|
|
編碼能力 |
1D1+3CIF 實時； 4CIF 實時 |
|
|
解碼能力 |
1D1 實時； 4CIF 實時 |
|
|
視頻輸入 |
4 路復合視頻輸入（花線 / 航空頭接口（可選） |
|
|
視頻輸出 |
1 路復合視頻輸出（ 1 路花線 / 航空頭接口（可選） |
|
|
畫面顯示 |
支持單畫面、四畫面顯示；支持報警畫面自動切換 |
|
|
音頻 |
音頻壓縮 |
ADPCM |
|
音頻輸入 |
4 路音頻輸入（花線 / 航空頭接口（可選） |
|
|
音頻輸出 |
1 路音頻輸出（花線 / 航空頭接口（可選） |
|
|
錄音方式 |
聲音與視頻同步錄制 |
|
|
錄像
|
錄像方式 |
手動、定時、報警、循環錄像 |
|
視頻碼率 |
64Kbps~1.5Mbps ， 6 級畫質可選 |
|
|
音頻碼率 |
8Kb/s |
|
|
存儲介質 |
最高可支持 64G 的 SD 卡 |
|
|
錄像查詢 |
可按通道、時間、錄像類型進行檢索 |
|
|
本地回放 |
按文件回放（單路）；按時間回放（ 4 路） |
|
|
開機
|
開機方式 |
ACC 開機、定時開機 |
|
關機方式 |
ACC 延時關機、定時關機、硬盤鎖關機 |
|
|
軟件升級 |
升級模式 |
手動升級、上電自動升級 |
|
升級方法 |
USB 接口 |
|
|
接口 |
視頻輸入 |
4 路航空頭接口 / 花線（可選） |
|
視頻輸出 |
1 路航空頭接口 / 花線（可選）； 1 路蓮花頭接口 |
|
|
音頻輸入 |
4 路航空頭接口 / 花線（可選） |
|
|
音頻輸出 |
1 路航空頭接口 / 花線（可選） |
|
|
SD 卡 |
1 個 SDHC 高速卡（最大支持 64G ） |
|
|
USB 接口 |
一個 USB1.1 |
|
|
鼠標 |
1 個 |
|
|
點火信號 |
1 個 |
|
|
SD 卡鎖 |
1 個 |
|
|
報警輸入 |
2 個 ( 門信號、倒車信號 ) |
|
|
蜂鳴器 |
1 個 |
|
|
紅外線接口 |
1 個 |
|
|
LED 燈 |
4 個 (PWR ， REC ， SD ， VLOSS) |
|
|
配套軟件 |
PC 回放軟件 |
在 PC 端回放錄像文件，并解析錄像文件中疊加的 IO 信號等 |
|
其它 |
電源輸入 |
DC ： 9 ～ 36V |
|
電源輸出 |
+12V@2A （給攝像頭跟 7 寸顯示屏供電） |
|
|
工作溫度 |
-20 ～ 60 ℃ |
|
|
功耗 |
待機 1W ，滿載約 24W |
|
|
工作環境 |
工作溫度： -20C ° － 50C ° ，濕度 <90% ；存儲溫度： -30C ~ 70C ，濕度 <90% |
|
|
尺寸 |
約 143*144*39 （ mm ） |
