GPS
車載終端簡介
GPS
車載終端第三代
GPS
車載終端，是針對市場上大量功能要求相對簡單、價格比較敏感需求而設計的一款新型車載機，采用
GPRS
傳輸
,
保留了電源、緊急按鈕、高電平傳感器
1
或
ACC
（與模擬量
0
共用接線）、高電平傳感器
2
或發動機（與模擬量
1
共用接線）、斷油電外接線及相應功能，預留了兩路
10bit A/D
變換用于油量檢測。
性能特點
采用工業級
GSM
通訊模組，
16
通道
GPS
定位，
結構緊湊、尺寸小巧
、性能穩定。支持數據接口，具有良好的擴展性。

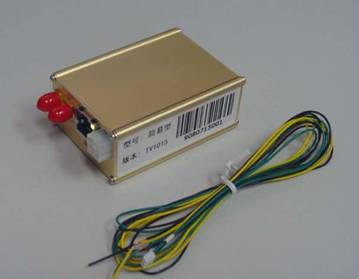

產品外觀
73x53x30mm
基本功能：
實時監控、定時監控、
緊急報警、超速報警
、歷史數據回放、主電掉電報警、電子圍欄、里程統計、智能自檢、遙控斷油斷電、語音通話、通話限制。
擴展功能：
標準配置：
終端主機、
GPS
天線、
GSM
天線、緊急按鈕、內置后備電池、。
可選配件：

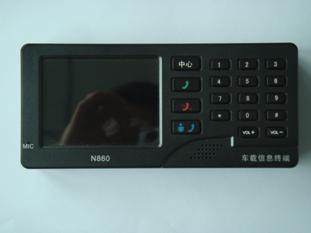

手柄、
LCD
大屏、攝像頭，
LED
廣告屏，彩色導航屏
1.
技術參數
名稱
參數
備注
工作電壓
9
～
36V/DC
電源抗反接特性
≥ 80V
工作電流
平均
100mA@DC1
，
省電狀態＜
40mA@ DC12V
終端尺寸
73x53x30mm
鋁合金外殼
數字信號傳輸指標
使用頻段：
900MHz/1800 MHz
GPS
性能指標
車載級模組
16
通道
冷啟動時間：
<34
秒（平均），
熱啟動時間：
< 2
秒（平均）
輸入接口
1
路緊急報警
1
路
I/O
輸入
輸出接口
斷油斷電接口
數據接口
1
路串口
天線
GPS
天線
/ GSM
天線
工作溫度
-20
℃
～
+ 70
℃
工作濕度
5%
～
95%
存儲溫度
-25
℃
～
+ 85
℃
2
功能描述
7
路信號傳感器
GPS
天線開路、
GPS
天線短路、主機掉電由后備電池供電、電瓶拆除、緊急按鈕、高電平傳感器
1
或
ACC
（取消模擬量
0
）、高電平傳感器
2
或發動機（取消模擬量
1
）
2
路模擬量傳輸
A/D
變換
10bit
，量程
0-15.2V
，用于油量傳輸，不用時可以通過軟件將模擬量
0/1
分別綁定為高電平傳感器
1/
高電平傳感器
2
或
ACC/
發動機
8
種車輛狀態
GPS
天線開路、
GPS
天線短路、高電平傳感器
1
或
ACC
（取消模擬量
0
）、高電平傳感器
2
或發動機（取消模擬量
1
）、主機由后備電池供電、電瓶被拆除、斷油電、車輛超速
16
個電子圍欄設置
禁止駛入、禁止駛出越界報警
3000
點盲區補報
4
種傳感器自定義觸發報警
主機掉電由后備電池供電、電瓶拆除、高電平傳感器
1
或
ACC
（取消模擬量
0
）、高電平傳感器
2
或發動機（取消模擬量
1
）
中文短信回復
可中文短信回復地理信息，手機短信控制斷油電
遠程維護
可手機查詢設備工作狀態，遠程重啟
CT04
應用：
一、
圖像型應用（
CT-04+
攝像頭）
CT04
可外接一路拍照，支持緊急報警自動拍照及外部觸發拍照。
二、
出租型應用（
CT-04+
攝像頭

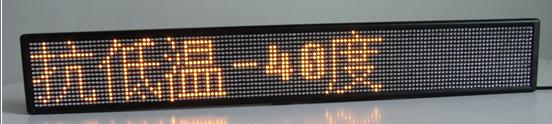

+LED
廣告屏）
三、
物流應用（
CT-04+

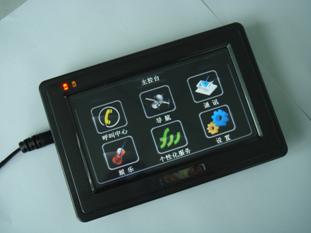

彩色導航屏
+
油耗統計）
量程范圍
100mm
～
2000mm
輸出
單路電壓信號
0-8V (
三線制
)
，可選擇
0-3.3
；同時可定制電阻信號輸出
輸入電壓
5V
輸入或者
11—36 VDC (
寬電壓范圍，帶穩壓
)
工作溫度
－
40
℃
～＋80℃
遲滯時間
0.1
秒
使用壽命
500
萬次
整體結構
立柱式
主體材質
不銹鋼
浮子材質
聚氨酯（限柴油和汽油）
安裝方式
頂裝式
接線方式
黑色――輸出線；藍色――地線；紅色――電源
油量計算：
1、
設備傳回來的值（兩個只選一個就夠，采用模擬量
1
，即綠線的值），將得到的
16
進制的值，換算成
10
進制值（設值為
A
）。
2、
回傳得到的值
A
，還原成電壓值：
V=(A/1024)*C
（注：
C
為設備端口電壓滿量程）
3、
設傳感器滿量程電壓為
B
，那么油位百分
N=V/B={(A/1024)*C}/B=(A/1024)*
（
C/B
）
注：
C/B
的值要在客戶端里面可調
4、
把
N

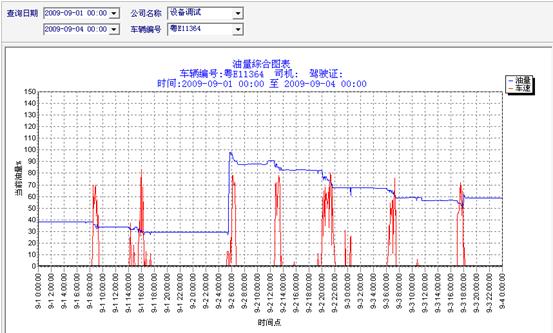

值寫入數據庫，并描成曲線，參照如下
：
5、
升數計算：
將
N
值寫入數據庫后，再在客戶端建立一個映射表，表如下
標定組
油位百分比
N
油量升數
1
0
D1
2
10%
D2
3
20%
D3
…
11
100%
D11
設升數為
H
，當油位百分比
N
為
25%
時
H=D3+{(D4-D3)/10}*5
即
H=DN+{(DN+1-DN)/10}*5
注：油位百分比和油量升數對應表數據，在客戶端輸入；標定組最大可以
21
組
6、
油為百分比和油量升數均要在客戶端，前端導航窗口顯示。
7、
油量升數曲線圖：和油位百分比曲線圖一樣，寫入數據庫，然后描成曲線。
8、
當油位曲線圖中，突然下降超過
10%
報警，并記錄為偷油參考表；同樣突然上升超過
10%
，記錄為加油參考表
盲區補傳，圖像監控，中文手機查車（需平臺支持）
定位精度：
< 15
米
（
95
％）；
溫啟動時間：
<33
秒（平均），
天線：有源天線
|
名稱 |
參數 |
備注 |
|
工作電壓 |
9 ～ 36V/DC |
|
|
電源抗反接特性 |
≥ 80V |
|
|
工作電流 |
平均 100mA@DC1 ， 省電狀態＜ 40mA@ DC12V |
|
|
終端尺寸 |
73x53x30mm |
鋁合金外殼 |
|
數字信號傳輸指標 |
使用頻段： 900MHz/1800 MHz |
|
|
GPS 性能指標 |
車載級模組
16
通道
冷啟動時間：
<34
秒（平均），
熱啟動時間：
< 2
秒（平均）
|
|
|
輸入接口 |
1 路緊急報警 1 路 I/O 輸入 |
|
|
輸出接口 |
斷油斷電接口 |
|
|
數據接口 |
1 路串口 |
|
|
天線 |
GPS 天線 / GSM 天線 |
|
|
工作溫度 |
-20 ℃ ～ + 70 ℃ |
|
|
工作濕度 |
5% ～ 95% |
|
|
存儲溫度 |
-25 ℃ ～ + 85 ℃ |
|
